Key attributes

Brand	Vziman
Model NO.	HT/BT transformateurs de distribution
Rated voltage	20kV
Rated frequency	50/60Hz
Rated capacity	100kVA
Series	H61

Product descriptions from the supplier

Description

Description générale

Cette gamme de transformateurs est conforme aux normes

CEI 60076 et 60354, ainsi qu'aux normes NF C52-112-1

HD 428.1, HN 52-S-20.

Les transformateurs sont conformes aux spécifications

suivantes:

Transformateurs immergés dans l’huile minérale
Enroulements HT et BT en cuivre
Installation extérieure, type poteau (H61)
Température ambiante maximale : 50°C
Echauffement maximal du diélectrique : 50°C
Echauffement moyen des enroulements : 55°C
Refroidissement par circulation naturelle (ONAN) de l'huile

et de l'air

Cuve étanche à remplissage total
Couvercle boulonné sur cuve
Traitement et revêtement anti corrosion standard
Couleur: Gris RAL 7033
Indice de protection IP00

D’autres spécifications peuvent êtres fournies sur demande.

Equipements

Chaque transformateur est équipé de :

1 x commutateur de réglage cadenassable situé sur le couvercle (manoeuvrable hors tension)

1 x commutateur de couplage pour selection 15kV ou 20kV

3 x traversées HT en porcelaine selon DIN 42531
4 x traversées BT en porcelaine selon DIN 42530
2 x anneaux de levage et de décuvage
2 x emplacements de mise à la terre sur le couvercle
1 x plaque signalétique en français fixable sure les 4 faces
1 x orifice de remplissage
1 x dispositif de vidange
1 x dispositif d'accrochage

D’autres équipements peuvent être fournis sur demande.

CHARACTÉRISTIQUES ÉLECTRIQUES
Puissance assignée (kVA)		50	100	160
Tensions assignées (kV/V)		Double primaire 15-20kV/410V Tension secondaire étant à vide.
Niveau d'isolement haute tension (kV)		24
Réglages (%)		±2.5% ±5% en 20kV et ±3.33% ±6.66% en 15kV.
Groupe de couplage		Yzn11
Fréquence (Hz)		50
Tension de court-circuit à 75°C (%) *		4
Pertes (W) *	A vide En charge (75°C)	145	210	460
		1350	2150	2350
Chute de tensionà pleine charge (%) *	cosØ=1	2.72	2.22	1.35
	cosØ=0.8	4.9	4.71	3.39
Rendement à pleine charge *	cosØ=1	97.00	97.57	98.34
	cosØ=0.8	96.25	96.96	97.92
Rendement à 75% de la charge *	cosØ=1	97.55	98.04	98.57
	cosØ=0.8	96.95	97.55	98.21

Les pertes et la tension de court-circuit sont conformes aux tolérances de la CEI 60076 .

D’autres puissannces, pertes et tensions de court-circuit peuvent êtres fournies sur demande.

* Ces valeurs sont garanties pour un fonctionnement en 20kV.

De 50 à 160kVA Tension primaire 15-20kV

HT/BT transformateurs de distribution

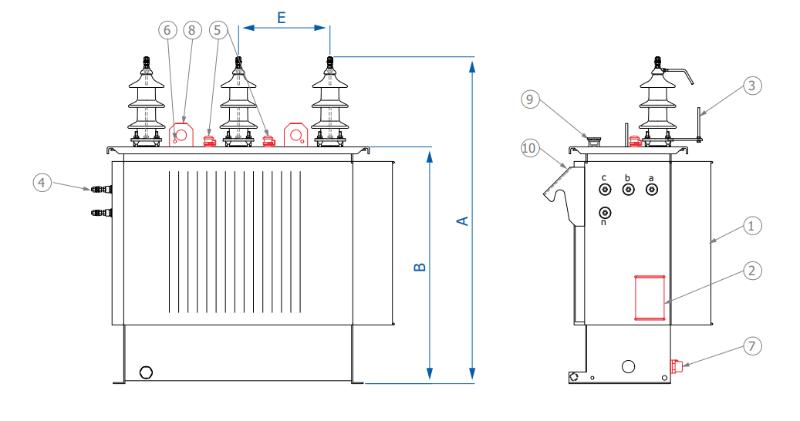

N°	DESCRIPTION
1	Ondes de refroidissement
2	Plaque signalétique
3	Traversées HT en porcelaine
4	Traversées BT en porcelaine
5	Commutateurs de réglage et de couplage
6	2 Prises de terre : Trou Ø 8.5
7	Bossage de vidange
8	2 anneaux de levage : Trou Ø 45
9	Orifice de remplissage
10	Dispositif d'accrochage

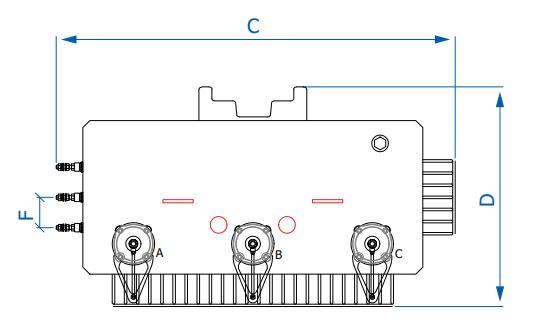

ENCOMBREMENT ET POIDS APPROXIMATIFS

PuissancekVA	TraverséesBT	TraverséesHT	HauteurTotale-A-mm	HauteurCouvercle-B-mm	Longeur-C-mm	Largeur-D-mm	-E-mm	-F-mm	PoidsHuileKg	PoidsTotalKg
50	1/250(item 12)	20/250(item 21)	1195	810	875	440	270	75	100	435
100	1/250(item 12)	20/250(item 21)	1300	915	965	470	270	85	135	635
160	1/250(item 12)	20/250(item 21)	1165	780	1215	520	270	85	150	750

FAQ

Q: Are the core materials of the H59 and H61 transformers the same? What impact do they have on performance?

Both transformers generally use cold-rolled silicon steel sheets for their cores, but there are differences in the grade and processing technology of the silicon steel sheets, which directly affect the operational performance of the transformers:

H59 transformer: It adopts ordinary-grade silicon steel sheets, which have moderate magnetic conductivity and relatively high iron loss, and are sufficient to meet the requirements of low-power, continuous and stable operation.
H61 transformer: It uses high-grade oriented silicon steel sheets. After special orientation treatment, these sheets have lower magnetic resistance and iron loss, as well as higher energy conversion efficiency. They can maintain stable performance during medium-power operation and reduce heat generation during long-term use.

Q: What are the core differences between the application scenarios of the H59 transformer and the H61 transformer?

The H59 transformer is designed for low-power, stable-load scenarios, and is suitable for small household electrical control systems, low-voltage lighting circuits, power supply for small instrument equipment and other applications. With its compact structure and low energy consumption, it is ideal for occasions with limited installation space and low power demand.

The H61 transformer is engineered for medium-power, variable-load working conditions, and can be used in power supply for industrial auxiliary equipment, lighting control systems in commercial buildings, supporting small motor drives and other scenarios. It features stronger overload resistance and voltage stability, and can adapt to fluctuations in load current within a certain range.
