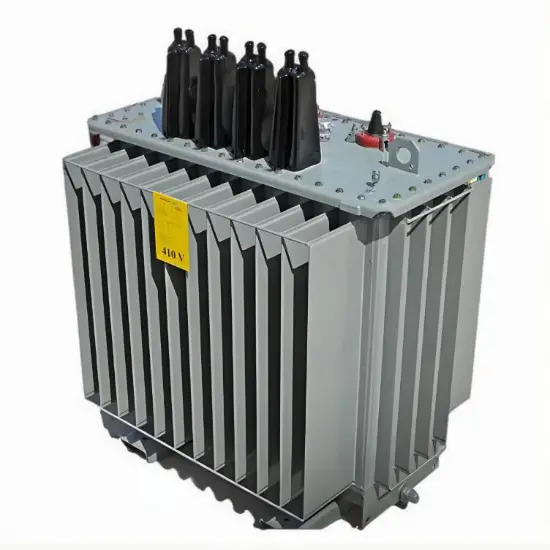

محولات التوزيع HT/BT
| العلامة التجارية | Vziman |
| رقم النموذج | HT/BT transformateurs de distribution |
| الجهد المقنن | 20kV |
| التردد المقنن | 50/60Hz |
| القدرة المقننة | 100kVA |
| سلسلة | H61 |
الوصف العام
تتوافق هذه السلسلة من المحولات مع المعايير
IEC 60076 و 60354، وكذلك المعايير NF C52-112-1
HD 428.1، HN 52-S-20.
تتوافق المحولات مع المواصفات
التالية:
- محولات مغمورة في الزيت المعدني
- لفائف عالية الجهد ومنخفض الجهد مصنوعة من النحاس
- تركيب خارجي، نوع عمود (H61)
- درجة حرارة البيئة القصوى: 50 درجة مئوية
- أقصى تسخين للعازل: 50 درجة مئوية
- تسخين متوسط لللفائف: 55 درجة مئوية
- تبريد بالتدفق الطبيعي (ONAN) للزيت والهواء
ومن الهواء
- وعاء محكم مملوء بالكامل
- غطاء مثبت على الوعاء بواسطة البراغي
- معالجة وتغطية قياسية ضد التآكل
- اللون: رمادي RAL 7033
- مؤشر الحماية IP00
يمكن تقديم مواصفات أخرى حسب الطلب.
المعدات
يتم تجهيز كل محول بـ:
- 1 × مفتاح ضبط قابل للقفل مثبت على الغطاء (قابل للتشغيل بدون تيار)
- 1 × مفتاح توصيل لاختيار 15 كيلوفولت أو 20 كيلوفولت
- 3 × عبور عالي الجهد من الفخار وفقًا لـ DIN 42531
- 4 × عبور منخفض الجهد من الفخار وفقًا لـ DIN 42530
- 2 × حلقات رفع وإزالة الغطاء
- 2 × نقاط تأريض على الغطاء
- 1 × لوحة تعريفية باللغة الفرنسية قابلة للتثبيت على الأربع جوانب
- 1 × فتحة ملء
- 1 × جهاز تصريف
- 1 × جهاز تعليق
يمكن تقديم معدات أخرى حسب الطلب.
|
الخصائص الكهربائية |
||||
|
القدرة المخصصة (كيلو فولت أمبير) |
50 |
100 |
160 |
|
|
الجهد المخصص (كيلوفولت/فولت) |
ثنائي الأولية 15-20 كيلوفولت/410 فولت جهد الثانوية يكون خاليًا. |
|||
|
مستوى العزل العالي الجهد (كيلوفولت) |
24 |
|||
|
الضبط (%) |
±2.5% ±5% في 20 كيلوفولت و±3.33% ±6.66% في 15 كيلوفولت. |
|||
|
مجموعة الربط |
Yzn11 |
|||
|
التكرار (هرتز) |
50 |
|||
|
جهد القصر عند 75° س (%) * |
4 |
|||
|
الخسائر (واط) * |
عند الفراغ تحت الحمل (75° س) |
145 |
210 |
460 |
|
1350 |
2150 |
2350 |
||
|
انخفاض الجهد تحت الحمل الكامل (%) * |
cosφ=1 |
2.72 |
2.22 |
1.35 |
|
cosφ=0.8 |
4.9 |
4.71 |
3.39 |
|
|
الكفاءة تحت الحمل الكامل * |
cosφ=1 |
97.00 |
97.57 |
98.34 |
|
cosφ=0.8 |
96.25 |
96.96 |
97.92 |
|
|
الكفاءة عند 75% من الحمل * |
cosφ=1 |
97.55 |
98.04 |
98.57 |
|
cosφ=0.8 |
96.95 |
97.55 |
98.21 |
|
الخسائر وجهد القصر تتوافق مع التحملات المنصوص عليها في المواصفة القياسية IEC 60076.
يمكن توفير قدرات وخصائص أخرى من حيث الخسائر وجهد القصر عند الطلب.
* تُضمن هذه القيم لتشغيل عند 20 كيلوفولت.
من 50 إلى 160 كيلو فولت أمبير، الجهد الابتدائي 15-20 كيلوفولت
|
رقم |
الوصف |
|
1 |
موجات التبريد |
|
2 |
لوحة التعريف |
|
3 |
عبور فائق الجهد بالخزف |
|
4 |
عبور منخفض الجهد بالخزف |
|
5 |
مفاتيح الضبط والتوصيل |
|
6 |
2 نقاط تأريض: ثقب Ø 8.5 |
|
7 |
بروز تصريف الزيت |
|
8 |
2 حلقات رفع: ثقب Ø 45 |
|
9 |
فتحة الملء |
|
10 |
جهاز الإلتقاط |
الإعاقة والوزن التقريبي
|
القدرة الكهربائية ك.ف.أ |
عبور منخفض الجهد |
عبور عالي الجهد |
الارتفاع الكلي - أ - مم |
ارتفاع الغطاء - ب - مم |
الطول - ج - مم |
العرض - د - مم |
- هـ - مم |
- و - مم |
وزن الزيت كجم |
الوزن الكلي كجم |
|
50 |
1/250 (عنصر 12) |
20/250 (عنصر 21) |
1195 |
810 |
875 |
440 |
270 |
75 |
100 |
435 |
|
100 |
1/250 (عنصر 12) |
20/250 (عنصر 21) |
1300 |
915 |
965 |
470 |
270 |
85 |
135 |
635 |
|
160 |
1/250 (عنصر 12) |
20/250 (عنصر 21) |
1165 |
780 |
1215 |
520 |
270 |
85 |
150 |
750 |
