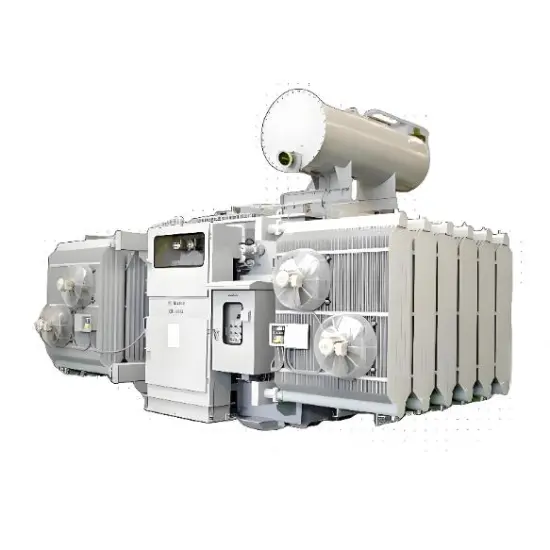

محول مغمور بالزيت

• اللفائف: هناك هياكل وأنماط مختلفة للف اللفائف حسب السعة والحجم واستخدامها. طبقت LS أفضل طريقة لف لللفائف تم الحصول عليها من خلال سنوات من البحث والتطوير. تم تصميم حجم الموصل ليتحمل التيار المسموح به، وزيادة الحرارة، والقوة الكهرومغناطيسية التي تحدث في حالة حدوث قصر خارجي. الترتيب المركزي الذي يدخل فيه اللفائف الأولية والثانوية على أساس النواة هو الطريقة القياسية للتخطيط مع الأخذ بعين الاعتبار تصنيف العزل والقوة الميكانيكية.
• النوى: يتم صنع النواة الحديدية من فولاذ السيليكون المغناطيسي ذو النفاذية العالية والمُلَوَّح بدون تغيرات زمنية، وهي مصممة لتقليل الاهتزاز والضوضاء أثناء التشغيل بتقليل التيار الخالي والخسارة من خلال عمليات القطع الدقيقة. تم معالجة الوصل بين ساق النواة وجسر النواة من خلال المعالجة الدقيقة بزاوية 45 درجة للاستفادة من اتجاه الدرفلة وقد خضع أيضًا لعملية التنعيم عند 800 درجة مئوية لإزالة الخصائص المغناطيسية.
• الخزان: يتم صنع الخزان من الفولاذ المدرفل على البارد، مما يمكنه من تحمل الضغط الداخلي، وقد تم تصميمه وتصنيعه بقوة ميكانيكية محكمة لمنع أي تشوه ناتج عن الصدمات الخارجية أثناء النقل أو العوامل الأخرى.
• المحافظ: يتم ربط المحافظ والغطاء الخارجي للمحول من خلال أنبوب مناسب مزود بمقياس زيت. بالإضافة إلى ذلك، يمكن فصل المحافظ والغطاء إذا لزم الأمر، حيث يتم تجميعهما بواسطة البراغي.

المواصفات
