محول ترسيب محايد متخصص عالي الجودة مغمور بالزيت 35 كيلوفولت 36 كيلوفولت 44 كيلوفولت

Name: محول ترسيب محايد متخصص عالي الجودة مغمور بالزيت 35 كيلوفولت 36 كيلوفولت 44 كيلوفولت
Brand: Zhejiang Vziman Electric Group Co., Ltd.
SKU: 2811
Price: 1.99 USD
Availability: InStock

السمات

الوصف

مكتبة موارد الوثائق

السمات الرئيسية

العلامة التجارية	Vziman
رقم النموذج	Tailored advanced oil immersed neutral grounding transformer 35kV 36kV 44kV
التردد المقنن	50Hz
القدرة المقننة	1250kVA
سلسلة	SCB

وصف المنتج من المورد

الوصف

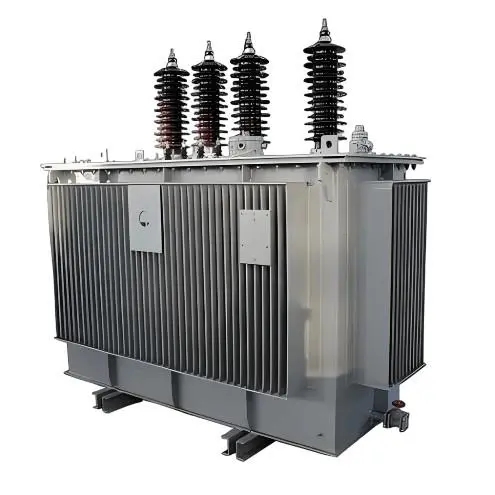

وصف المنتج محول التأريض المحايد

يقدم محول التأريض المحايد، خاصة نسخة محول التأريض المغمورة بالزيت، نقطة محايدة صناعية مستقرة للأنظمة غير المتصلة بالأرض. تتصل نقطة المحايد الخاصة به بملفات إخماد القوس أو المقاومات للتوصيل بالأرض، مما يحد بشكل فعال من تيار العطل. يضمن محول التأريض المغمور بالزيت التشغيل المستقر عبر العزل السائل المتفوق وتوزيع الحرارة. مجهز بلفة ثانوية ذات سعة مقدرة مستمرة، يمكن لمحول التأريض المحايد أن يخدم كمصدر طاقة محطة، مما يحقق وظيفتين مزدوجتين من التأريض وتزويد الطاقة. مناسب لأنظمة الطاقة حتى 35 كيلوفولت مثل محطات التحويل ومحطات توزيع المستخدمين، يعتبر محول التأريض المغمور بالزيت خيارًا موثوقًا به لحماية التأريض في الشبكات المتوسطة والمنخفضة الجهد.

خصائص منتج محول التأريض المغمور بالزيت

تطابق الأداء المخصص: هذا محول التأريض المغمور بالزيت هو محول تأريض محايد متخصص تم تصميمه لتلبية احتياجات الطاقة المخصصة. يمكن تخصيصه لمستويات الجهد (حتى 35 كيلوفولت) وأحجام السعة، مما يجعله مثاليًا لتلبية متطلبات حماية التأريض في محطات التحويل ومحطات توزيع المستخدمين وأنظمة الطاقة الصناعية الأخرى.
عزل متفوق وتبريد: كونه محول تأريض مغمور بالزيت، يستخدم زيت عازل عالي الجودة وهياكل خزان مغلقة، مما يوفر أداء عزل أفضل وكفاءة تبريد أعلى مقارنة بالبدائل الجافة. هذا يضمن تشغيل محول التأريض المحايد بشكل مستقر حتى تحت ظروف العطل الأرضي طويل الأمد، مع ارتفاع درجة حرارة منخفضة وعمر خدمة طويل.
تصميم ثنائي الوظيفة: يتم تجهيز محول التأريض المحايد بلفة ثانوية ذات سعة مقدرة مستمرة، والتي يمكن أن تعمل كمصدر طاقة محطة بينما توفر تأريض نقطة محايدة صناعية. يدعم هيكل محول التأريض المغمور بالزيت المتين هذه الوظيفة الثنائية، مما يقلل من استثمارات المعدات ومجال التثبيت للمستخدمين.

معلمات المنتج محول التأريض المحايد

جدول معلمات تقنية لمجموعة محولات التأريض المغمورة بالزيت بسلسلة 10 كيلوفولت

Type	Connection group	Tapping range	Zero-sequence Reactance (Ω / phase)	Mounting hole (transverse × vertical)4×18	Body size(length × width×height)mm	Body weight (kg)
DKS-150/10.5	Zn	10.5	19	550×590	1150×650×896	500
DKS-200/10.5	Zn	10.5	14	550×640	1150×700×1113	760
DKS-200/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	14	550×640	1150×700×1113	820
DKS-315/10.5	Zn	10.5	9	550×690	1230×750×1176	910
DKS-330/10.5-150/0.4	Znyn11	10.5±2×2.5%/0.4	9	550×690	1230×750×1206	950
DKS-400/10.5	Zn	10.5	6	550×690	1250×750×1181	1050
DKS-400/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	6	550×690	1250×750×1211	1100
DKS-500/10.5	Zn	10.5	6	550×690	1300×750×1181	1100
DKS-500/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	6	550×690	1300×750×1250	1150
DKS-630/10.5	Zn	10.5	4	550×790	1350×850×1250	1350
DKS-630/10.5-200/0.4	Znyn11	10.5±2×2.5%/0.4	4	550×790	1350×850×1286	1400
DKS-800/10.5	Zn	10.5	4	550×790	1400×850×1295	1460
DKS-800/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	4	550×790	1400×850×1304	1500
DKS-1000/10.5	Zn	10.5	3	550×790	1450×850×1408	1820
DKS-1000/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	3	550×790	1450×850×1450	1900

جدول المعلمات الفنية لمحول التأريض ذو الغمر الزيتي من سلسلة 35 كيلو فولت

Type	Connection group	Lap range	Zero-sequence Reactance (Ω / phase)	Mounting hole (transverse × vertical)4×18	Body size(length × width×height)mm	Body weight (kg)
DKS-400/10.5	Znyn11	35±2×2.5%	144	1070×1080	2100×1200×1465	2000
DKS-500/10.5	Znyn11	35±2×2.5%	123	1070×1080	2140×1200×1505	2100
DKS-630/35	Zn	35±2×2.5%	119	1070×1080	2220×1200×1588	2520
DKS-630/35-250/0.4	Zn	35±2×2.5%/0.4	89	1070×1080	2240×1200×1680	2700
DKS-700/35	Znyn11	35±2×2.5%	98	1070×1080	2240×1200×1635	2600
DKS-700/35-315/0.4	Znyn11	35±2×2.5%/0.4	97	1070×1080	2350×1200×1555	3050
DKS-800/35-250/0.4	Znyn11	35±2×2.5%/0.4	85	1070×1080	2240×1200×1805	2900
DKS-1000/35-250/0.4	Znyn11	35±2×2.5%/0.4	80	1070×1080	2250×1200×1860	3050
DKS-1000/35-315/0.4	Znyn11	35±2×2.5%/0.4	75	1070×1080	2420×1200×1795	3350
DKS-1250/35-250/0.4	Znyn11	35±2×2.5%/0.4	82	1070×1080	2300×1200×1935	3500
DKS-1700/35-250/0.4	Znyn11	35±2×2.5%/0.4	68	1070×1080	2520×1200×1945	4150
DKS-2000/35	Zn	35±2×2.5%	54	1070×1080	2530×1200×1945	4450
DKS-2400/35-400/0.4	Znyn11	35±2×2.5%/0.4	44	1070×1130	2600×1250×2007	5000
DKS-2500/35	Zn	35±2×2.5%	40	1070×1130	2600×1250×2007	5100

شروط تطبيق محول التوصيل المحايد

توافق نظام الجهد: ينطبق محول التوصيل المحايد، وخاصة نوع محول التوصيل المغمور بالزيت، على أنظمة الطاقة ذات الجهد 35 كيلو فولت وما دونها مثل محطات التحويل ومحطات توزيع المستخدم. تم تصميمه ليتناسب مع مستوى الجهد لأنظمة غير متصاعدة، مما يوفر نقطة محايدة صناعية مستقرة لسلك القمع أو مقاومة الأرض.
متطلبات بيئة التثبيت: مناسب محول التوصيل المغمور بالزيت (نوع نموذجي من محولات التوصيل المحايد) للتثبيت الداخلي والخارجي. يمكنه العمل بكفاءة في بيئات تتراوح درجة الحرارة فيها بين -25℃ و 55℃ ورطوبة نسبية ≤95%، ولكنه يحتاج إلى تجنب التعرض الطويل للغازات الكيميائية الفعالة أو الغبار الثقيل الذي قد يضر بنظام العزل الزيتي.
توافق وضع التأريض: يتميز محول التوصيل المحايد بكونه مخصص لأنظمة غير متصاعدة أو ذات مقاومة عالية. يعتبر محول التوصيل المغمور بالزيت مناسباً بشكل خاص للسيناريوهات التي تتطلب تحمل تيار عطل كبير وقدرة جيدة على التبريد، حيث يمكن لهيكل العزل السائل أن يقلل بشكل فعال من ارتفاع درجة الحرارة أثناء التعامل مع عطل التأريض.
