مصنعي محولات التأريض المغمورة بالزيت 27 كيلوفولت 33 كيلوفولت 34.5 كيلوفولت 35 كيلوفولت

Name: مصنعي محولات التأريض المغمورة بالزيت 27 كيلوفولت 33 كيلوفولت 34.5 كيلوفولت 35 كيلوفولت
Brand: Zhejiang Vziman Electric Group Co., Ltd.
SKU: 2793
Price: 1.99 USD
Availability: InStock

السمات

الوصف

مكتبة موارد الوثائق

السمات الرئيسية

العلامة التجارية	Vziman
رقم النموذج	Oil immersed neutral earthing transformer Manufacturers 27kV 33kV 34.5kV 35kV
الجهد المقنن	35kV
الرداعة الصفرية	144 Ω/phase
سلسلة	DKS

وصف المنتج من المورد

الوصف

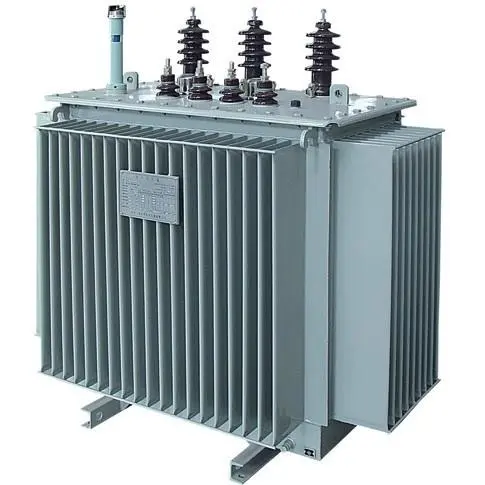

مقدمة المنتج لمحول التأريض المغمور بالزيت

يعتبر محول التأريض المحايد جهازًا أساسيًا في أنظمة الطاقة، ويبرز محول التأريض المغمور بالزيت كإصدار عالي الأداء منه، مكرسًا لتوفير نقطة محايدة صناعية مستقرة للعقد غير المتصلة بالأرض لتحقيق حماية تأريض نظام موثوقة.

يتم توصيل نقطة المحايد لمحول التأريض المحايد بلفائف إخماد القوس أو مقاومات التأريض قبل التأريض، مما يحد بشكل فعال من تيار العطل ويسكن الجهد الزائد العابر أثناء عيوب التأريض أحادية الطور. يعزز محول التأريض المغمور بالزيت هذا الأداء الأساسي باستخدام عازل سائل عالي الجودة وهياكل تبديد حراري فعالة، مما يضمن التشغيل المستمر حتى في البيئات الصناعية القاسية.

تتوفر العديد من نماذج محول التأريض المحايد - خاصة محول التأريض المغمور بالزيت - مع ملف ثانوي بقدرة اسمية مستمرة. يسمح هذا التصميم للأجهزة بأن تعمل كمصدر طاقة للمحطة بينما تقوم بمهمة الحماية ضد التأريض، مما يحقق وظيفتين في آن واحد مما يقلل من استثمار المعدات ومساحة التركيب.

ميزات منتج محول التأريض المحايد

عزل فائق وتبديد حراري فعال: يعتبر محول التأريض المغمور بالزيت لدينا هو الإصدار عالي الأداء من محول التأريض المحايد، حيث يتم استخدام زيت عازل عالي النقاء وبنية خزان محكم الغلق. فهو يوفر قوة عزل ممتازة وتبديد حراري فعال، مما يضمن تشغيل محول التأريض المحايد بشكل مستقر حتى تحت ظروف عيوب التأريض طويلة الأمد، مع ارتفاع درجة حرارة منخفض وحياة خدمة طويلة.
قدرة على التصميم المخصص: نقدم حلول محول التأريض المحايد المخصصة، ويمكن تخصيص سلسلة محول التأريض المغمور بالزيت لمستويات الجهد (35 كيلو فولت وما دون)، والمواصفات السعة والتثبيت. تتيح هذه المرونة لمحول التأريض المحايد أن يتناسب تمامًا مع احتياجات حماية التأريض لمختلف محطات التحويل، محطات التوزيع وأنظمة الطاقة الصناعية.
تكامل الوظيفة المزدوجة: يتم بناء جميع نماذج محول التأريض المغمور بالزيت لدينا بملف ثانوي بقدرة اسمية مستمرة، مما يسمح لمحول التأريض المحايد بأن يعمل كمصدر طاقة للمحطة بينما يوفر نقطة محايدة صناعية. يقلل هذا التصميم ذو الوظيفة المزدوجة من استثمار المعدات ومساحة التركيب، مما يجعل محول التأريض المغمور بالزيت خيارًا اقتصاديًا للمستخدمين.
أداء حماية عيوب موثوق: تم تحسين محول التأريض الذي ننتجه لنقل التيار الصفرى، ويزخر الإصدار المغمور بالزيت ببنية ملف محسنة لضمان ثبات المقاومة الصفرية. عند توصيله بلفائف إخماد القوس أو المقاومات، فإنه يحد بشكل فعال من تيار العطل ويقمع الجهد الزائد العابر، مما يحسن بشكل كبير سلامة أنظمة الطاقة التي تستخدم محول التأريض المحايد.

استخدام منتج محول التأريض المحايد

محطات التحويل، محطات توزيع المستخدمين وغيرها من أنظمة الطاقة 35 كيلو فولت وما دون.

المعلمات الفنية الرئيسية

● القدرة الاسمية: 100 ~ 5500 كيلو فولت أمبير؛

● الجهد الاسمية: 35 كيلو فولت وما دون؛

● فئة العزل: فئة A؛

● أساس المعايير: GB1094.6؛

● درجة الحرارة المحيطة: -25 ~ +40℃؛

● نسبة الرطوبة النسبية للهواء: لا تتجاوز المتوسط اليومي 95%، والمتوسط الشهري لا يتجاوز 90%؛

● الارتفاع: أقل من 1000 متر؛

● ميل الأرض لا يزيد عن 3، مع شبكة تأريض جيدة؛

● مكان العمل: بدون خطر الحريق والانفجار، بدون غبار موصل، بدون اهتزاز عنيف، يجب ترك مساحة كافية مطلوبة للجهاز.

جدول المعلمات التقنية لسلسلة محول التأريض المغمور بالزيت 10 كيلو فولت

Type	Connection group	Tapping range	Zero-sequence Reactance (Ω / phase)	Mounting hole (transverse × vertical)4×18	Body size(length ×width×height)mm	Body weight (kg)
DKS-150/10.5	Zn	10.5	19	550×590	1150×650×896	500
DKS-200/10.5	Zn	10.5	14	550×640	1150×700×1113	760
DKS-200/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	14	550×640	1150×700×1113	820
DKS-315/10.5	Zn	10.5	9	550×690	1230×750×1176	910
DKS-330/10.5-150/0.4	Znyn11	10.5±2×2.5%/0.4	9	550×690	1230×750×1206	950
DKS-400/10.5	Zn	10.5	6	550×690	1250×750×1181	1050
DKS-400/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	6	550×690	1250×750×1211	1100
DKS-500/10.5	Zn	10.5	6	550×690	1300×750×1181	1100
DKS-500/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	6	550×690	1300×750×1250	1150
DKS-630/10.5	Zn	10.5	4	550×790	1350×850×1250	1350
DKS-630/10.5-200/0.4	Znyn11	10.5±2×2.5%/0.4	4	550×790	1350×850×1286	1400
DKS-800/10.5	Zn	10.5	4	550×790	1400×850×1295	1460
DKS-800/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	4	550×790	1400×850×1304	1500
DKS-1000/10.5	Zn	10.5	3	550×790	1450×850×1408	1820
DKS-1000/10.5-100/0.4	Znyn11	10.5±2×2.5%/0.4	3	550×790	1450×850×1450	1900

ملاحظة: الأبعاد للاسترشاد فقط وتخضع للأبعاد والرسومات الفعلية المقدمة.

جدول المعلمات الفنية لمحول التأريض الغمر في الزيت من سلسلة 35 كيلوفولت

Type	Connection group	lap range	Zero-sequence Reactance (Ω / phase)	Gauge	Body size(length ×width×height)mm	Body weight (kg)
DKS-400/35	Znyn11	35±2×2.5%	144	1070×1080	2100×1200×1465	2000
DKS-500/35	Znyn11	35±2×2.5%	123	1070×1080	2140×1200×1505	2100
DKS-630/35	Zn	35±2×2.5%	119	1070×1080	2220×1200×1588	2520
DKS-630/35-250/0.4	Znyn11	35±2×2.5%/0.4	89	1070×1080	2240×1200×1680	2700
DKS-700/35	Znyn11	35±2×2.5%	98	1070×1080	2240×1200×1635	2600
DKS-700/35-315/0.4	Znyn11	35±2×2.5%/0.4	79	1070×1080	2350×1200×1555	3050
DKS-800/35-250/0.4	Znyn11	35±2×2.5%/0.4	85	1070×1080	2240×1200×1805	2900
DKS-1000/35-250/0.4	Znyn11	35±2×2.5%/0.4	80	1070×1080	2250×1200×1860	3050
DKS-1000/35-315/0.4	Znyn11	35±2×2.5%/0.4	75	1070×1080	2420×1200×1795	3350
DKS-1250/35-250/0.4	Znyn11	35±2×2.5%/0.4	82	1070×1080	2300×1200×1935	3500
DKS-1700/35-250/0.4	Znyn11	35±2×2.5%/0.4	68	1070×1080	2520×1200×1945	4150
DKS-2000/35	Zn	35±2×2.5%	54	1070×1080	2530×1200×1945	4450
DKS-2400/35-400/0.4	Znyn11	35±2×2.5%/0.4	44	1070×1130	2600×1250×2007	5000
DKS-2500/35	Zn	35±2×2.5%	40	1070×1130	2600×1250×2007	5100

ملاحظة: الأبعاد للإشارة فقط وتخضع للأطروحات والمقاييس الفعلية المقدمة.

مكتبة موارد الوثائق

تقييد.

Vziman IEC/ ANSI Oil-immersed Grounding Transformer selection catalog

دليل المنتجات

English

استشارات

FAQ

Q: هل يمكن تخصيص محول التأريض المغمور بالزيت الخاص بكم لتلائم متطلبات الأنظمة الكهربائية المختلفة وما هي المعايير التي يتوافق معها محول التأريض المحايد لديكم

نعم، التخصيص هو قوتنا. يمكن تخصيص محول التأريض المغمور بالزيت لمستويات الجهد (35 كيلوفولت وما دون)، ومواصفات السعة وأوضاع التركيب حسب احتياجات المستخدم، مما يتكيف بشكل مثالي مع متطلبات الحماية من التأريض لمختلف محطات التحويل والتوزيع. جميع منتجاتنا من محولات التأريض المحايدة، بما في ذلك سلسلة محولات التأريض المغمور بالزيت، مصممة واختبارها بصرامة وفقًا للمعايير الدولية مثل IEC و ANSI وغيرها، مما يضمن أن محول التأريض المحايد يلبي متطلبات السلامة والأداء لأنظمة الطاقة العالمية.

Q: ما هي المزايا الأساسية التي تتمتع بها منتجاتكم من محولات التأريض المغمورة بالزيت مقارنة بأنواع أخرى من محولات التأريض المحايدة

محول التأريض المغمور بالزيت الخاص بنا هو نوع ذو موثوقية عالية من محولات التأريض المحايدة، مع ميزة رئيسية. أولاً، فإن هيكل العزل المغمور بالزيت المغلق يوفر مقاومة أعلى للجهد وأداء تبديد حراري أفضل من محول التأريض المحايد الجاف، مما يضمن تشغيلًا مستقرًا في البيئات الخارجية القاسية أو الصناعية. ثانياً، يتميز محول التأريض المغمور بالزيت بهيكل داخلي أبسط ومتطلبات صيانة أقل، مما يقلل فعالًا من تكاليف دورة حياة محول التأريض المحايد للمستخدمين. بالإضافة إلى ذلك، تدعم منتجاتنا وظائف مزدوجة لحماية التأريض وتزويد الطاقة للمحطة، مما يجعلها أكثر تنوعًا من محول التأريض المحايد العادي.
