محول توزيع مغمور بالزيت من الشركة المصنعة الأصلية 11 كيلوفولت 14.5 كيلوفولت 15 كيلوفولت 15.5 كيلوفولت
| العلامة التجارية | Vziman |
| رقم النموذج | Oil Immersed distributionTransformer original Manufacturer 11kV 14.5kV 15kV 15.5kV |
| الجهد المقنن | 15kV |
| التردد المقنن | 50/60Hz |
| القدرة المقننة | 315kVA |
| سلسلة | S11 |
مقدمة المنتج لمحول التوزيع المغمور بالزيت

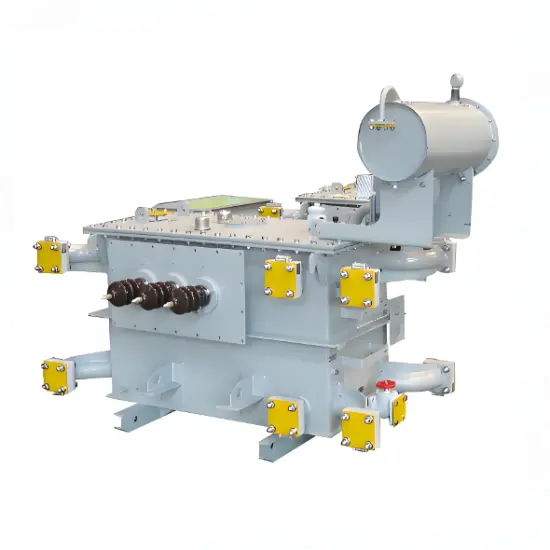

هذا المحول ثلاثي الأطوار بقدرة 315 كيلو فولت أمبير هو محول توزيع عالي الأداء مغمور بالزيت مع تصميم تخفيض الجهد من 11 كيلو فولت/0.4 كيلو فولت، يتميز بقدرة اسمية تبلغ 315 كيلو فولت أمبير ويستخدم نظام تبريد ONAN، مما يلبي احتياجات التوزيع الكهربائي المتوسطة والمنخفضة لنظم الشبكات الكهربائية. يستخدم هذا المحول المغمور بالزيت زيتًا معدنيًا خالٍ من PCB كمبرد وصفائح السيليكون ذات التوجيه الحبيبي كمادة أساس للقلب، مما يعزز بشكل فعال العزل والتبريد وكفاءة الطاقة في محول التوزيع ثلاثي الأطوار. تم تصميمه بتقنية متقدمة ومكونات خام عالية الجودة وأجزاء رئيسية، مما يجعل هذا المحول المغمور بالزيت يتمتع بجودة منتج موثوقة وباستمرارية تشغيل مستقرة على المدى الطويل. نحن نوفر مجموعة كاملة من منتجات المحولات بما في ذلك محول التوزيع ثلاثي الأطوار ومحول الجاف ومحول الأفران ومحول التصحيح لتلبية احتياجات التطبيقات المختلفة. تقوم SCOTECH بإجراء اختبار قبول صارم لكل قطعة معدات يتم تسليمها، وقد حافظت على سجل بدون أعطال لمدة تزيد عن 10 سنوات؛ يتم تصميم وإنتاج محول التوزيع المغمور بالزيت بالكامل وفقًا للمعايير الدولية الرئيسية مثل IEC و ANSI، مع معلمات تقنية موحدة وتوافق ممتاز.
الميزات الأساسية لمحول التوزيع المغمور بالزيت
- تكوين القلب والمبرد عالي الجودة: يستخدم هذا المحول المغمور بالزيت قلبًا من صفائح السيليكون ذات التوجيه الحبيبي وزيتًا معدنيًا خالٍ من PCB كمبرد، ويحقق محول التوزيع ثلاثي الأطوار خسارة منخفضة وكفاءة عالية وحماية بيئية أثناء التشغيل.
- نظام تبريد ONAN المستقر: يضمن تصميم التبريد ONAN لمحول التوزيع المغمور بالزيت تبديد حراري فعال للتشغيل طويل الأمد، ويحافظ محول التوزيع ثلاثي الأطوار على أداء مستقر تحت ظروف عمل مختلفة.
- جودة موثوقة وعمر خدمة طويل: يتم بناء محول التوزيع ثلاثي الأطوار بتقنية متقدمة ومكونات عالية الجودة، ولديه قدرة قوية على مقاومة التداخل والحمل، ويدعم محول التوزيع المغمور بالزيت التشغيل بدون صيانة طويلة الأمد مع خطر فشل منخفض.
- الامتثال للمعايير الدولية: يتوافق كل محول توزيع مغمور بالزيت مع المعايير الدولية IEC و ANSI، وله محول التوزيع ثلاثي الأطوار عمليات إنتاج واختبار موحدة لضمان التوافق العالمي.
- رقابة جودة صارمة: يمر كل محول توزيع ثلاثي الأطوار ومحول توزيع مغمور بالزيت باختبار قبول صارم، ومع سجل بدون أعطال لأكثر من 10 سنوات، مما يقضي على المخاطر الخفية للجودة.
نطاق توريد محول التوزيع المغمور بالزيت
- المنتج: محول توزيع مغمور بالزيت
- القدرة الاسمية: حتى 5000 كيلو فولت أمبير
- الجهد الأولي: حتى 35 كيلو فولت
مواصفات فنية لمحول التوزيع المغمور بالزيت
مواصفات وبيانات ورقة بيانات محول التوزيع بقدرة 315 كيلو فولت أمبير
|
تم التسليم إلى |
جنوب أفريقيا |
|
الموديل |
S11-315 kVA-11/0.4kV |
|
النوع |
محول توزيع مغمور بالزيت |
|
المعيار |
IEC60076 |
|
القدرة المقننة |
315 kVA |
|
التواتر |
50 هرتز |
|
الفازة |
ثلاثية |
|
نوع التبريد |
ONAN |
|
الجهد الأولي |
11 كيلوفولت |
|
الجهد الثانوي |
0.4 كيلوفولت |
|
مادة اللف |
نحاس |
|
مجموعة الفيكتور |
Dyn11 |
|
المقاومة الداخلية |
4% |
|
مبدل التوصيلات |
NLTC |
|
نطاق التوصيلات |
±2*2.5%@الجانب الأولي |
|
خسارة الشحن الخالي |
0.48 كيلوواط |
|
خسارة الشحن تحت الحمل |
3.65 كيلوواط |
|
الملحقات |
التكوين القياسي |
