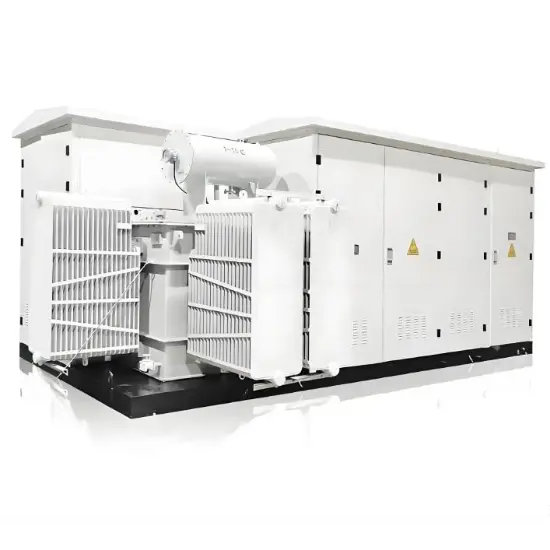

10кВ 15кВ ВН блочная подстанция для солнечной электростанции промышленного масштаба
| Бренд | Vziman |
| Номер модели | 10kV 15kV HV Skid-Mounted Substation for Utility-Scale Solar Power Plant |
| номинальное напряжение | 10kV |
| номинальная частота | 50/60Hz |
| Номинальная мощность | 800kVA |
| Серия | ZGS |
- Все в одном, предварительно собранном дизайне: Интеграция трансформатора, высоковольтного коммутационного оборудования, реле защиты и системы управления на одной платформе. Не требуется сборка на месте, что позволяет выполнить развертывание в режиме "подключи и работай" всего за 48 часов.
- Оптимизировано для сетевых солнечных сценариев: Подходящие соотношения напряжений (10кВ/15кВ вход, 0.4кВ выход) соответствуют требованиям подключения солнечных ферм к сети. Поддерживает высокую плотность мощности и стабильную передачу электроэнергии для больших солнечных массивов.
- Прочный и погодозащитный конструктив: Тяжелый стальной корпус с классом защиты IP54/IP65, устойчивый к пыли, дождю, коррозии и экстремальным температурам (-40℃ до 60℃). Подходит для наружной установки в удаленных местах солнечных ферм.
- Низкие потери и высокая эффективность: Использует современные аморфные сплавы или медные обмоточные трансформаторы, снижая потери при холостом ходу и под нагрузкой на 30% по сравнению с традиционными подстанциями. Улучшает эффективность использования солнечной энергии и снижает долгосрочные эксплуатационные затраты.
- Комплексная интеллектуальная защита: Оснащена функциями защиты от перегрузки, короткого замыкания, перенапряжения и заземления. Поддерживает удаленное мониторинг и управление через систему SCADA, обеспечивая отслеживание состояния работы в реальном времени и диагностику неисправностей.
- Настроенный и сертифицированный: Гибкая настройка мощности (100кВА-2500кВА), групп подключения и вспомогательных компонентов. Полностью соответствует стандартам IEC, CE и ISO, обеспечивая доступ на глобальный рынок для разработчиков солнечных проектов.
Технические характеристики 15кВ высоковольтной блочно-модульной подстанции
|
Project
|
Unit |
Parameter |
|
Rated voltage
|
kV
|
10/0.4(High pressure/Low pressure)
|
|
Maximum operating voltage
|
kV
|
12(High pressure side)
|
|
Rared frequency
|
Hz
|
50
|
|
Rated Capacity
|
kVA
|
50-1600
|
|
1minute power frequency withstand voltage
|
kV
|
35
|
|
Lightning impulse voltage
|
kV
|
75
|
|
Cooling method
|
|
Oil from the cold
|
|
High-votage backup fuse breaking current
|
kA
|
50
|
|
Plug-in fuse breaking current
|
kA
|
2.5
|
|
Ambient temperature
|
℃
|
'-35±40
|
|
The cuil allows temperature rise
|
℃
|
65
|
|
No load regulation
|
|
±5 or ±2*2.5%
|
|
Noise level
|
dB
|
50
|
|
Degree of protection
|
|
IP43
|
- Температура окружающей среды: от -40℃ до 60℃ (подходит для большинства климатических условий солнечных электростанций по всему миру; для регионов с экстремальными температурами за пределами этого диапазона необходимы специальные системы термоизоляции или охлаждения/обогрева).
- Относительная влажность: ≤ 95% (без конденсации; применимо к областям с высокой влажностью, таким как побережья или оазисы в пустынях, при наличии соответствующего дизайна, предотвращающего образование конденсата).
- Высота над уровнем моря: ≤ 2000м; для высот, превышающих 2000м, необходимо проектирование с учетом снижения мощности, чтобы обеспечить изоляционные характеристики и стабильность оборудования.
- Стойкость к погодным условиям: адаптация к наружным условиям с пылью, дождем, снегом, инеем и умеренными песчаными бурями; соответствие требованиям степени защиты IP54/IP65 (без прямого воздействия высоконапорных водяных струй).
- Сейсмостойкость: ≤ 8 баллов (соответствие стандартам сейсмостойкости GB50011 или IEC 60076, подходит для большинства неосновных сейсмических зон солнечных электростанций).
15 кВ высоковольтная передвижная подстанция оснащена прочным стальным корпусом с защитой IP54/IP65, устойчивым к пыли, дождю, коррозии и экстремальным температурам (от -40℃ до 60℃), что делает ее подходящей для установки на открытом воздухе в удаленных местах солнечных электростанций.
Q: Как 15 кВ высоковольтная передвижная подстанция достигает низкого уровня потерь и высокой эффективности?
A: 15 кВ высоковольтная передвижная подстанция использует передовые аморфные сплавы или трансформаторы с медной обмоткой, что снижает потери при холостом ходу и нагрузке на 30% по сравнению с обычными подстанциями, повышая эффективность использования солнечной энергии и снижая долгосрочные эксплуатационные расходы.
Q: Какие функции защиты предоставляет 15 кВ высоковольтная передвижная подстанция?
A: 15 кВ высоковольтная передвижная подстанция оснащена комплексной интеллектуальной защитой, включая защиту от перегрузки по току, короткого замыкания, перенапряжения и заземления. Она также поддерживает удаленное мониторинг и управление через систему SCADA для оперативного отслеживания состояния и диагностики неисправностей.
Q: Какие варианты настройки доступны для 15 кВ высоковольтной передвижной подстанции?
A: 15 кВ высоковольтная передвижная подстанция предлагает гибкие возможности настройки, включая мощность (100 кВА–2500 кВА), группы соединений и вспомогательные компоненты, чтобы удовлетворить различные потребности солнечных проектов.
