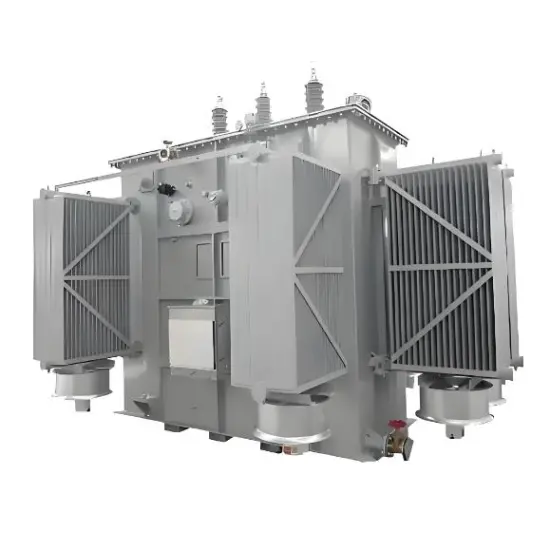

Transformador de Subestación sobre Chasis de 5000 kVA

Descripción

El transformador de subestación montado en bastidor de 5000 kVA es una solución llave en mano para la implementación rápida en redes de distribución de media tensión. Alojado en un bastidor de acero pesado, reduce las tensiones primarias de hasta 44 kV a 4.16 kV (o niveles secundarios personalizados) con un ajuste de toma bajo carga de ±5 % (rango de 41.8 a 46.2 kV). Fabricado según las normas CSA C88 y UL/cUL, su tanque conservador con respiradero de gel de sílice mantiene la pureza del aceite, mientras que el enfriamiento ONAN soporta la operación continua de 5 MVA. Diseñado para instalaciones al aire libre, desde estaciones de carga de vehículos eléctricos hasta centros de datos y plantas de energía renovable, este transformador ofrece un rendimiento confiable, bajo mantenimiento y una integración sencilla en proyectos que requieren construcciones modulares rápidas de subestaciones.

Accesorios del Producto

• Panel de Control y Protección Integrado: Relés preconectados, CTs de medición y detección de fallas a tierra en un gabinete NEMA 3R.
• Relés Buchholz y de Presión: Detección de sobresaltos de gas/aceite con flotadores gemelos y monitoreo de vacío/presión para protección contra fallas.
• Cambiador de Toma Bajo Carga (OLTC): Accionado por motor, regulación de ±5 % con indicador de posición para ajuste de tensión en vivo.
• Tanque Conservador y Respiradero: Desecante de gel de sílice mantiene el aceite seco; indicador magnético de nivel señala alarmas de bajo nivel de aceite.
• Conjuntos de Empalme HV/LV: Empalmes de porcelana calificados para 250 kV/75 kV BIL con kits de terminación de cable integrados.
• Radiadores y Ventiladores de Enfriamiento: Radiadores galvanizados atornillados y ventiladores de arranque automático para una etapa de enfriamiento ONAF efectiva.
• Hardware de Aterrizaje y Levantamiento: Bornes de aterrizamiento de acero inoxidable, bolsillos para carretillas elevadoras y soportes de montaje en bastidor.
• Válvulas de Drenaje y Muestreo: Válvulas montadas en la parte inferior para pruebas seguras de aceite y mantenimiento sin entrada al tanque.
• Placas de Identificación y Diagramas de Conexión: Placas de datos duraderas y esquemas laminados para referencia fácil.

Especificaciones del Producto

• Potencia Nominal：5 000 kVA (ONAN) / 5 500 kVA (ONAF)
• Tensión Primaria：44 kV (hasta 46.2 kV máximo de toma)
• Tensión Secundaria：4.16 kV (personalizable a 2.4 - 13.8 kV)
• Cambiador de Toma：OLTC, ±5 % en 5 pasos
• Método de Enfriamiento：ONAN (estándar), ONAF (opcional)
• Frecuencia：60 Hz
• Impedancia：6.5 %
• Clasificación BIL：250 kV (HV) / 75 kV (LV)
• Volumen de Aceite：3 133 L
• Peso Total：15 800 kg

• Nodos de Distribución de Servicios Públicos
• Almacenamiento de Energía en Baterías (BESS)
• Centros de Datos y Minería Criptográfica
• Estaciones de Carga de Vehículos Eléctricos

Ventajas del Producto

• Despliegue Listo para Bastidor: Instalado en fábrica en un bastidor de transporte para un ensamblaje mínimo en el sitio y una puesta en marcha rápida.
• Enfriamiento y Capacidad Flexibles: Diseño ONAN maneja cargas continuas de 5 MVA; los ventiladores opcionales ONAF aumentan la capacidad en un 10 %.
• Protección y Control Integrados: Paneles y relés preconectados reducen errores de cableado en campo y aceleran los horarios de inicio.
