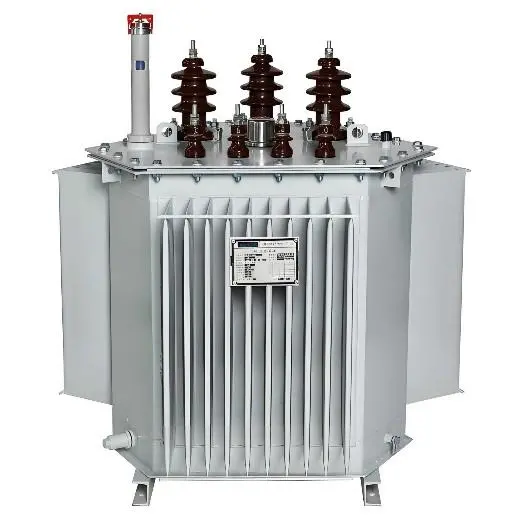

محول كهرباء مغمور في الزيت محكم الإغلاق-15.6 كيلوفولت 17.5 كيلوفولت 20 كيلوفولت
| العلامة التجارية | Vziman |
| رقم النموذج | Oil-Immersed Sealed Power Transformer-15.6kV 17.5kV 20kV |
| الجهد المقنن | 22kV |
| التردد المقنن | 50/60Hz |
| القدرة المقننة | 2500kVA |
| سلسلة | SCB |
وصف منتج محول الطاقة المغمور بالزيت والمحكم الغلق
الوصف العام
يستخدم محول الطاقة الثلاثي الأطوار المغمور بالزيت والمحكم الغلق على نطاق واسع في أنظمة نقل وتوزيع الكهرباء بجهد 10 كيلو فولت، 20 كيلو فولت و35 كيلو فولت، يعمل كمصدر للطاقة والإضاءة في المناطق السكنية، الشوارع التجارية، المؤسسات الصناعية والتعدينية.
يتبنى هيكل عزل جديد وقد تم زيادة قدرته على مقاومة القصر. جميع القطع الثابتة خضعت لمعالجة ضد التفكيك.
إنه من النوع المحكم الغلق تمامًا. مقارنة بمحولات الزيت التقليدية، فإنه لا يحتوي على خزان زيت احتياطي، ويتم استخدام لوحة متعرجة كعنصر تبريد وإزالة للحرارة. اللوحة المتعرجة مرنة، حيث تتسع وتتقلص وفقًا لتغير حجم زيت المحول، مما يعزل المحول عن الهواء ويمنع ويبطئ تدهور الزيت والتلف الحراري للعزل.
معلمات منتج محول الطاقة المغمور بالزيت والمحكم الغلق
S11-M-(30-2500)/20 محول طاقة ثلاثي الأطوار مغمور بالزيت
| Rated capacity (kVA) | Voltage combination | Connection group label |
No-load loss (W) |
Load loss (75ºC)(W) | No-load current (%) |
||
| High voltage kV | Tap range | Low voltage kV | |||||
| 30 | 20 | ±2×2.5 ±5 |
0.4 | Dyn11 Yzn11 Yyn0 |
100 | 690/660 | 0.3 |
| 50 | 130 | 1010/960 | 0.24 | ||||
| 63 | 150 | 1200/1150 | 0.23 | ||||
| 80 | 180 | 1440/1370 | 0.22 | ||||
| 100 | 200 | 1730/1650 | 0.21 | ||||
| 125 | 240 | 2080/1980 | 0.20 | ||||
| 160 | 290 | 2540/2420 | 0.19 | ||||
| 200 | 340 | 3000/2860 | 0.18 | ||||
| 250 | 400 | 3520/3350 | 0.17 | ||||
| 315 | 480 | 4210/4010 | 0.16 | ||||
| 400 | 570 | 4970/4730 | 0.16 | ||||
| 500 | 680 | 5940/5660 | 0.16 | ||||
| 630 | Dyn11 Yyn0 |
810 | 6820 | 0.15 | |||
| 800 | 980 | 8250 | 0.15 | ||||
| 1000 | 1150 | 11300 | 0.14 | ||||
| 1250 | 1380 | 13200 | 0.13 | ||||
| 1600 | 1660 | 16000 | 0.12 | ||||
| 2000 | 1950 | 19100 | 0.11 | ||||
| 2500 | 2340 | 22200 | 0.11 | ||||
