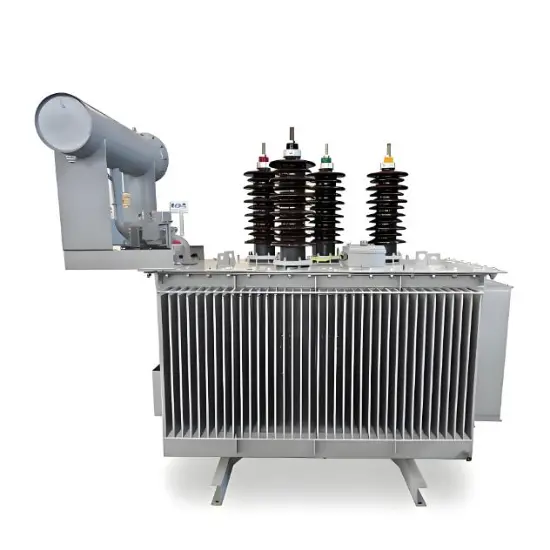

مُحوِّل المفاعل الأرضي Zig-zagNeutral بسعة 600 أمبير وفولتية 33 كيلو فولت
| العلامة التجارية | Vziman |
| سلسلة | JDS |
الوصف
يعد محول التأريض ذو الزاوية المائلة المحايدة بجهد 33 كيلوفولت وتيار 600 أمبير حلًا عالي الأداء مصمم لتلبية المتطلبات الصارمة لمعايير IEC 60076-1، IEC 60076-5، IEC 60076-20، و GB/T 1094.6، مع اختبار جودة الزيت وفقًا لمعيار ASTM D6871. تم تصميم هذا المحول لتوفير تأريض محايد فعال، وتحسين استقرار النظام، وتحديد تيار العطل في الشبكات ذات الجهد المتوسط والمرتفع. بجهد أساسي قدره 33 كيلوفولت وتصنيف 11432.0 كيلو فولت أمبير، يدعم المحول تصنيف قوة 100 أمبير لمدة 10 ثوانٍ، مما يجعله مثاليًا لتطبيقات تأريض النظام في محطات التحويل، المرافق الصناعية، ومشاريع الطاقة المتجددة. توفر طريقة التبريد ONAN تبدد حراري فعال للعمل المستمر، بينما يضمن استخدام زيت العزل المعدني عالي الجودة أداءً طويل الأمد وتتوافق مع المعايير الدولية للسلامة.
المعلمات الفنية
- تقييمات الجهد الأساسي：33000V 11432.0kVA
- تقييمات الجهد الثانوي ：مخصص
- نطاق التوصيل العالي الجهد：± 2×2.5% من التوصيلات عالية الجهد أو أخرى
- النوع：محول تأريض محايد
- BIL：أخرى
- المعايير：IEC 60076-1: IEC60076-5: IEC60076-20 GB/T 1094.6 معيار اختبار الزيت ASTM D6871
- التطبيق：مشروع محطة تحويل 220 كيلوفولت
- تقييم القوة：33kV 100A 10s
- الشهادة：CNAS
- طريقة التبريد：ONAN
- الزيت：زيت معدني
- التشغيل：تأريض
محول التأريض ذو الشكل المتعرج هو نوع متخصص عالي الأداء من محولات تأريض المحايد، وميزة أساسية له تكمن في هيكلة اللف المتعرجة الفريدة. يمكّن هذا الهيكل محول التأريض ذو الشكل المتعرج من حجب التيارات المتسلسلة الموجبة والسالبة بكفاءة بينما يسمح بمرور التيارات المتسلسلة الصفرية بسلاسة أثناء حدوث أعطال، وهو أكثر استهدافًا من محول التأريض المحايد العام في تقييد تيارات أعطال التأريض أحادية الطور. بالإضافة إلى ذلك، تم تحسين هذا محول التأريض ذو الشكل المتعرج لأنظمة الجهد المتوسط، حيث يتمتع بقابلية أفضل للتكيف مع الجهد والاستقرار التشغيلي، مما يجعله خيارًا أكثر موثوقية لمراكز التحويل والمرافق الصناعية في نطاق هذا الجهد مقارنة بمحول التأريض المحايد العادي.
