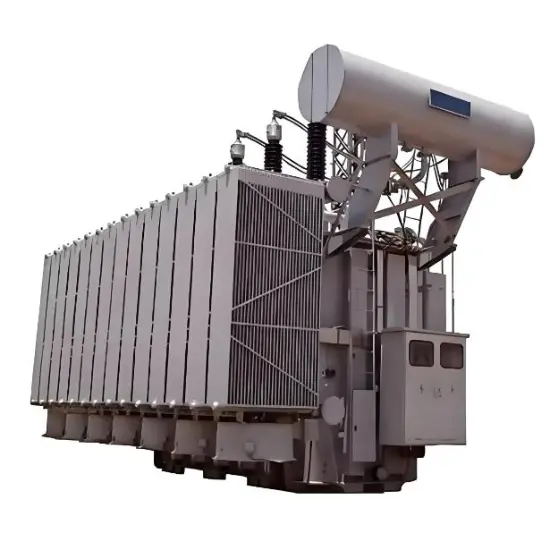

تخصيص محول كهرباء عالي الجهد غامض الزيت 220 كيلوفولت 132 كيلوفولت 110 كيلوفولت 66 كيلوفولت

Name: تخصيص محول كهرباء عالي الجهد غامض الزيت 220 كيلوفولت 132 كيلوفولت 110 كيلوفولت 66 كيلوفولت
Brand: Zhejiang Vziman Electric Group Co., Ltd.
SKU: 2757
Price: 1.99 USD
Availability: InStock

السمات

الوصف

مكتبة موارد الوثائق

السمات الرئيسية

العلامة التجارية	Vziman
رقم النموذج	Customization 220 kV 132 kV 110kV 66kV HV Oil-immersed Power Transformer
الجهد المقنن	132kV
التردد المقنن	50/60Hz
القدرة المقننة	10000kVA
سلسلة	S

وصف المنتج من المورد

الوصف

تفاصيل محول الطاقة المغمور بالزيت عالي الجهد

نحن مصنعون معتمدون لمحولات الطاقة المغمورة بالزيت عالي الجهد من UL و cUL و CSA، نلتزم بمعايير عالمية مثل ANSI/IEEE/IEC/CSA/AS و NEMA. نقدم محولات طاقة مغمورة بالزيت عالي الجهد بقدرة تصل إلى 270 MVA وأسواط عازلة تصل إلى 800 كيلوفولت. يتفوق Vziman في تقديم حلول محولات كهربائية مبتكرة، مع إعطاء الأولوية للسلامة والاستدامة بينما يلبي معايير صارمة.
كل محول يتم تصميمه بشكل فريد، مع مراعاة عوامل مثل الجهد، القدرة، المناخ، وتوبولوجيا الشبكة. هذه الحلول تعطي الأولوية للكفاءة، الصداقة للبيئة، القوة العالية عند قصر الدائرة، القدرة على التحميل الزائد، التشغيل في درجات حرارة عالية، بدء تشغيل موثوق به أثناء الانقطاعات، والصيانة الاقتصادية. تشمل تطبيقاتها الطاقة المتجددة، المحطات الفرعية الحضرية، الخدمات العامة، والقطاعات الصناعية.

مزايا محول الطاقة المغمور بالزيت عالي الجهد

الشهادات

Vziman هو مصنع ومورد محترف للمحولات الكهربائية. يمكن تخصيص العديد من المعايير الدولية لمحول الطاقة الخاص بك، مثل: IEEE/ANSI، CSA، AS/NZS، IEC، EN 60076، GOST، وغيرها.Vziman ينتج محولات مع شهادات UL/cUL، CSA، CESI، CE، FM وغيرها.

جودة المحول

Vziman لديه نظام تحكم جودة جاد للغاية، يتحكم بدقة في كل التفاصيل من تصميم المحول إلى شراء المواد الخام، التجميع، الاختبار، التعبئة والتوصيل. تقوم وكالة UL المستقلة بفحص عملية تصنيع محولات الطاقة الخاصة بـ Vziman بشكل منتظم. هذا يضمن أن Vziman يحافظ على معايير عالية للجودة حتى بعد انتهاء اختبارات UL الأولية.

مواصفات محول الطاقة ثلاثي الأطوار التقنية

محول طاقة ثلاثي الأطوار مغمور بالزيت من فئة 220 كيلوفولت
القدرة المقننة (كيلو فولت أمبير)	جهد عالي (كيلوفولت)	جهد منخفض (كيلوفولت)	خسارة (واط)
القدرة المقننة (كيلو فولت أمبير)	جهد عالي (كيلوفولت)	جهد منخفض (كيلوفولت)	خسارة بدون تحميل (واط)	خسارة تحت التحميل (واط)
31500	220/242 أو غيرها	6.3/6.6 10.5/11 20/34.5 35/37 69 أو غيرها	30000	128000
40000			36000	149000
50000			43000	180000
63000			50000	209000
90000			64000	274000
120000			79000	329000
150000			93000	385000
180000			108000	445000

محول كهربائي ثلاثي الأطوار مغمور في الزيت من فئة 115 كيلو فولت
القدرة المقننة (كيلو فولت أمبير)	الجهد العالي (كيلو فولت)	الجهد المنخفض (كيلو فولت)	الخسارة (واط)
القدرة المقننة (كيلو فولت أمبير)	الجهد العالي (كيلو فولت)	الجهد المنخفض (كيلو فولت)	خسارة الفراغ (واط)	خسارة تحت الحمل (واط)
10000	115 138 161	6.3/6.6 10.5/11 أو غيرها	11800	51200
12000			13700	59500
15000			16300	73100
20000			19500	88400
25000			22700	105000
30000			27400	126000
37500			32900	148000
50000			38900	184000
60000			46400	221000

القدرة المقننة (كيلو فولت أمبير)	الجهد العالي (كيلوفولت)	الجهد المنخفض (كيلوفولت)	الخسارة (واط)
محول طاقة ثلاثي الأطوار مغمور بالزيت من فئة 110 كيلوفولت
القدرة المقننة (كيلو فولت أمبير)	الجهد العالي (كيلوفولت)	الجهد المنخفض (كيلوفولت)	خسارة بدون تحميل (واط)	خسارة تحت التحميل (واط)
10000	110 121	6.3/6.6 10.5/11 أو غيرها	10500	50200
12500			12400	59500
16000			15000	73100
20000			17800	88400
25000			21000	105000
31500			25000	126000
40000			29900	148000
50000			35300	178000
63000			41900	221000

مميزات القياسية لمحول الطاقة ذو الغمر النفطي عالي الجهد

نطاق السعة: حتى 270 ميغا فولت أمبير (ONAN)، مع تقييمات الجهد العالي حتى 800 كيلو فولت (900 كيلو فولت BIL)
موقع الخدمة: خارجي
القلب: حبيبات موجهة بشكل منتظم؛ صليب منحوت ببناء متدرج
الملفات: بناء أسطواني؛ ملفات نحاسية كلها، معتقة حسب متطلبات التصميم؛ ملفات دائرية بمادة موصلة مستطيلة أو متعددة النقل المستمر؛ ملفات جهد منخفض حلزونية؛ ملفات جهد متوسط مستمرة بالقرص؛ ملفات جهد عالي محمية بالقرص
المبردونات: نوع لوحة قابلة للإزالة مع صمامات إغلاق؛ الحديد الزهر
زيت العزل: زيت معدني النوع الأول والثاني
غطاء الخزان: ملحوم، مثبت بالمسامير
فتحات الصيانة: على الغطاء أو الخزان
قاعدة الخزان: قاع مسطح أو سكة تحت القاعدة
مادة الخزان: الحديد الزهر
التواتر: 60 هرتز
ارتفاع درجة حرارة الملفات: 55 درجة مئوية
النقاط الفرعية للجهد العالي: DETC، ETC داخل الخزان أو خارجه
فوق الجهد المقنن: 2 × 2-1/2% نقاط فرعية بدون تحميل بسعة كاملة
تحت الجهد المقنن: 2 × 2-1/2% نقاط فرعية بدون تحميل بسعة كاملة
الصمامات: صمامات تصريف وتصفية، مع أدوات رفع وأخذ العينات ونقل وتثبيت
صمام الإغاثة الضاغط
مؤشر مستوى الزيت المغناطيسي
مؤشر درجة حرارة الزيت من نوع الدايل
مؤشر درجة حرارة الملفات من نوع الدايل
جهاز الاستشعار الضاغط المفاجئ من نوع الدايل
عداد الضغط الفراغي
الطلاء: طلاء بولي يوريثيني خارجي، لون رمادي ANSI 70؛ طلاء بولي يوريثيني داخلي، لون أبيض
العمود الكهربائي للجهد العالي: قسم IEEE 1-4، على الغطاء العلوي أو في غرفة المحطة الهوائية. مكثف خزفي، مادة صلبة متكتلة، مادة عازلة صلبة، اتصال سريع
العمود الكهربائي للجهد المنخفض: قسم IEEE 1-4، مثبت على الغطاء أو في غرفة المحطة الهوائية. مكثف خزفي، مادة صلبة متكتلة، مادة عازلة صلبة، اتصال سريع
لوحة التعريف الرمزية، محفورة من الفولاذ المقاوم للصدأ. مقبض رفع المحول
واقيات توصيل الخزان بالأرض

مكتبة موارد الوثائق

تقييد.

Dimension and installation for S11-XXXX/66 Oil-immersed distribution transformers

المخططات

English

استشارات

تقييد.

Dimension and installation for S11-XXXX/110 Oil-immersed distribution transformers

المخططات

English

استشارات

تقييد.

Globalized HV Distribution Transformer selection catalog

دليل المنتجات

English

استشارات

FAQ

Q: هل يمكن تخصيص محولات الطاقة ذات الجهد العالي المغمورة بالزيت من Vziman؟ ما هي العوامل التي يتم أخذها بعين الاعتبار أثناء التخصيص؟

نعم، يتم تخصيص كل محول بشكل فريد. يأخذ التصميم في الاعتبار العديد من العوامل الرئيسية مثل متطلبات الجهد، وتقييم الطاقة، وظروف المناخ، وطوبولوجيا الشبكة، لتلبية احتياجات التشغيل الفعلية لسيناريوهات مختلفة.

س: ما هي مزايا الأداء الأساسية التي تتميز بها محولات الطاقة ذات الجهد العالي المغمورة بالزيت؟

ج: تتميز هذه المحولات بكفاءة عالية، وكونها صديقة للبيئة، وقدرة قوية على تحمل القصر الكهربائي، وقوة كبيرة للحمل الزائد، واستقرار تشغيلها في درجات الحرارة العالية، والتشغيل الموثوق أثناء انقطاع التيار الكهربائي، وصيانة اقتصادية، مما يمكنها من تلبية متطلبات التشغيل الصارمة لمختلف المجالات.

س: ما هي الإجراءات المتبعة لضمان جودة محولات Vziman ذات الجهد العالي المغمورة بالزيت لتحقيق موثوقية المنتج؟
ج: لدى Vziman نظام ضبط جودة صارم يشرف على كل التفاصيل بدءًا من تصميم المحول، وشراء المواد الخام، والتجميع، والاختبار، والتغليف حتى التوصيل. بالإضافة إلى ذلك، تقوم وكالات ثالثة مستقلة مثل UL بتفتيش دوري للعملية التصنيعية، مما يضمن استمرار مستوى عالٍ من الجودة بعد اختبارات UL الأولية.

س: ما هي السيناريوهات التطبيقية النموذجية لمحولات Vziman ذات الجهد العالي المغمورة بالزيت؟
ج: يتم استخدامها على نطاق واسع في مشاريع الطاقة المتجددة، ومراكز التحويل الحضرية، وشركات الكهرباء، والقطاعات الصناعية، وهي توفر حلولاً موثوقة ومستقرة لتحويل الطاقة لهذه المجالات الرئيسية.
