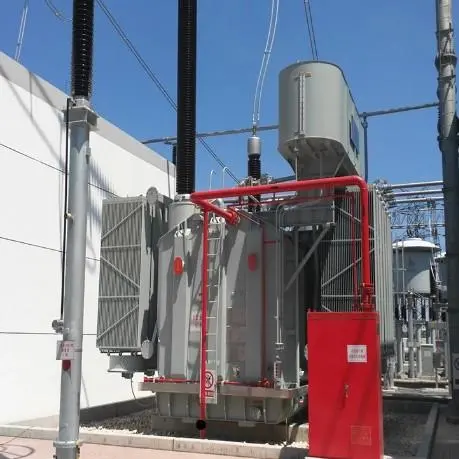

500kV 250MVA محول ذاتي ذو طور واحد وثلاثة ملفات
| العلامة التجارية | Vziman |
| رقم النموذج | 500kV 250MVA Single-phase Three-winding Auto-Transformer |
| القدرة المقننة | 600MVA |
| خسارة فارغة | 143kW |
| سلسلة | ODFPSZ |
مقدمة المنتج محول التيار ذات المرحلة الواحدة ذو الثلاث ملفات للجهد 500 كيلوفولت
يعتبر محول التيار ذات المرحلة الواحدة ذو الثلاث ملفات للجهد 500 كيلوفولت بمثابة معدات أساسية لتحويل الطاقة في أنظمة الكهرباء ذات الجهد الفائق، بقدرة اسمية تبلغ 250 ميغا فولت أمبير، يلبي بدقة متطلبات نقل الطاقة ذات السعة الكبيرة والمسافات الطويلة. إنه المعدات الأساسية المفضلة للمحطات الرئيسية الوطنية ومشاريع نقل الطاقة الخارجية للقواعد الطاقوية الكبيرة. يحقق هذا المحول ذو المرحلة الواحدة ذو الثلاث ملفات للجهد 500 كيلوفولت تحويلًا وتقنينًا فعالين للطاقة الكهربائية على مستويات جهد متعددة، وذلك بفضل هيكله الأساسي كمحول ذاتي ثلاثي الملفات، مما يربط بشكل مثالي شبكة الكهرباء ذات الجهد العالي 500 كيلوفولت بشبكات التوزيع المتوسطة والمنخفضة الجهد، ويقدم دعمًا ثابتًا للتوصيل بين شبكات الكهرباء الإقليمية.
مزايا محول التيار ذات المرحلة الواحدة ذو الثلاث ملفات للجهد 500 كيلوفولت
- كفاءة تحويل الطاقة العالية وتوفير الطاقة من خلال تقليل الخسائر:سمات الهيكل الخاصة بالمحول الذاتي تسمح بنقل الطاقة مباشرة عبر قسم الملف المشترك. مقارنة مع المحولات التقليدية ذات الملفين بنفس القدرة، يقلل بشكل كبير من خسائر النحاس والحديد بنسبة تتراوح بين 10% إلى 20% سواء تحت الشحنة أو بدونها. يمكن أن يؤدي التشغيل طويل الأمد إلى تقليل استهلاك الطاقة في شبكة الكهرباء بشكل كبير، مما يتماشى مع متطلبات بناء شبكة كهرباء خضراء ومنخفضة الكربون.
- يسهل هيكل المرحلة الواحدة النقل والتركيب على الموقع:مقارنة مع المحولات الثلاثية المتكاملة، فإن الوحدات ذات المرحلة الواحدة أصغر حجمًا وأخف وزنًا، مما يجعلها متوافقة مع شروط النقل في المناطق الجبلية والتلال وغيرها من التضاريس المعقدة، مما يحل مشكلة قيود النقل المرتبطة بمحولات الجهد الفائق الثلاثية. في الوقت نفسه، يمكن نقل المعدات ذات المرحلة الواحدة بالجملة وتجميعها على الموقع، مما يقلل بشكل كبير من صعوبة أعمال البناء وكلفة النقل، وهي خاصة مناسبة لمشاريع نقل الطاقة الخارجية للقواعد الطاقوية الكبيرة.
- قدرة عالية على تحمل الأحمال القصيرة وموثوقية تشغيل عالية:تكون الملفات من موصلات النحاس الخالية من الأكسجين، مدمجة مع هياكل ربط صلبة وتصميم عازل دقيق، مما يمكنها من تحمل الصدمات القوية للأمagnetism during grid short-circuit faults. The core is made of high-quality grain-oriented silicon steel sheets, and its multi-step structure effectively reduces hysteresis loss and noise. It ensures long-term stable operation of the equipment under 500kV ultra-high voltage conditions with a low failure rate.
المعلمات الفنية لمحول التيار ذات المرحلة الواحدة ذو الثلاث ملفات للجهد 500 كيلوفولت
(1) محول طاقة ذو مرحلة واحدة وملفين بقدرة 100 ميغا فولت أمبير إلى 484 ميغا فولت أمبير للجهد 500 كيلوفولت مع مغير خطوة خارج الخدمة
| Rated Capacity (MVA) | Vector Group | Efficiency Level I | Efficiency Level II | Efficiency Level III | Short-Circuit Impedance (%) | |||||
| HV Tap Range (%) | LV (kV) | No-Load Loss (kW) | Load Loss (kW) | No-Load Loss (kW) | Load Loss (kW) | No-Load Loss (kW) | Load Loss (kW) | |||
| 100 |
500/√3 525/√3 535/√3 550/√3 |
13.8; 15.75 | li0 | 34 | 203 | 40 | 203 | 49 | 214 | 14 |
| 120 | 15.75; 18; 20 | 39 | 234 | 46 | 234 | 56 | 247 | |||
| 200 | 15.75; 18; 20; 24 | 63 | 342 | 74 | 342 | 91 | 361 | |||
| 223 | 18 | 68 | 371 | 81 | 371 | 99 | 391 | |||
| 240 | 18; 20; 24 | 72 | 392 | 85 | 392 | 105 | 413 | |||
| 260 | 18; 20 | 77 | 414 | 91 | 414 | 112 | 437 | |||
| 380 | 24; 27 | 102 | 549 | 121 | 549 | 149 | 580 | 16 or 18 | ||
| 400 | 106 | 570 | 125 | 570 | 154 | 601 | ||||
| 410 | 108 | 581 | 128 | 581 | 158 | 613 | ||||
| 484 | 123 | 657 | 145 | 657 | 178 | 694 | ||||
ملاحظة: يمكن تصنيع المحولات ذات المعلمات والأداء الخاصين المختلفة وفقًا لمتطلبات العملاء.
(2) محول طاقة ثلاثي الأطوار ذو مفتاح تغيير الفواصل خارج الخدمة بقدرة 500 كيلوفولت 120 ميجا فولت أمبير إلى 1170 ميجا فولت أمبير
| Rated Capacity (MVA) | Vector Group | Efficiency Level I | Efficiency Level II | Efficiency Level III | Short-Circuit Impedance (%) | |||||
| HV Tap Range (%) | LV (kV) | No-Load Loss (kW) | Load Loss (kW) | No-Load Loss (kW) | Load Loss (kW) | No-Load Loss (kW) | Load Loss (kW) | |||
| 120 |
500 525 550 |
13.8; 15.75 | YNd11 | 41 | 356 | 49 | 356 | 60 | 375 | 14 |
| 160 | 50 | 441 | 59 | 441 | 72 | 466 | ||||
| 240 | 69 | 599 | 81 | 599 | 100 | 632 | ||||
| 300 | 13.8; 15.75;18 | 80 | 707 | 94 | 707 | 116 | 746 | |||
| 370 | 15.75; 18; 20 | 94 | 810 | 111 | 810 | 136 | 855 | |||
| 400 | 18; 20; 24 | 96 | 855 | 114 | 855 | 140 | 903 | |||
| 420 | 15.75; 18; 20; 20 | 102 | 860 | 120 | 860 | 148 | 907 | 14 or 16 |
||
| 480 | 15.75; 18; 20; 20 | 110 | 954 | 130 | 954 | 160 | 1007 | |||
| 600 | 15.75; 18; 20; 24 | 143 | 1202 | 169 | 1202 | 208 | 1268 | |||
| 720 | 18; 20; 24 | 168 | 1382 | 198 | 1382 | 244 | 1458 | |||
| 750 | 20; 22 | 173 | 1422 | 205 | 1422 | 252 | 1501 | 16 or 18 |
||
| 780 | 22 | 176 | 1467 | 208 | 1467 | 256 | 1549 | |||
| 860 | 190 | 1575 | 224 | 1575 | 276 | 1663 | ||||
| 1140 | 27 | 237 | 1949 | 280 | 1949 | 344 | 2057 | |||
| 1170 | 242 | 1980 | 286 | 1980 | 352 | 2090 | ||||
ملاحظة: يمكن تصنيع محولات ذات معلمات وأداء خاصين وفقًا لمتطلبات العملاء.
