مفاتيح الدائرة ذات الجهد المنخفض 440 فولت لحماية محولات التوزيع المثبتة على الأعمدة
| العلامة التجارية | Vziman |
| رقم النموذج | 440V LV Circuit Breakers for Protection of Pole Mounted Distribution Transformers |
| الجهد المقنن | 440V |
| التيار المقنن | 165A |
| التردد المقنن | 50Hz |
| سلسلة | DHP |
440V LV Circuit Breakers Pole Block Digital Trigger
تشمل حماية وإدارة محولات HTA/BT في المناطق الريفية استخدام مفاتيح دوائر محددة متكيفة مع اختلالات الأحمال الكبيرة، مما يضمن استغلال كامل للطاقة المثبتة حتى في وجود اختلالات.
مفاتيح الدائرة من النوع الصندوقي
هذه الأجهزة (أربعة أقطاب، ثلاثة منها محمية) هي أجهزة فصل بالهواء مع عازلات معدنية لقطع القوس الكهربائي. يعمل الفتح، وهو ملامس، على إنشاء اتصال كهربائي بين موصل المحول المحايد وسطح الأرض للمحطة الفرعية.يعمل الإغلاق، وهو عازل، على تقييد الارتفاع المحتمل لموصل المحول المحايد بالنسبة للأرض إلى أكثر من 10 كيلوفولت.يتم وضع مفتاح الدائرة ذو الجهد المنخفض 440V في صندوق مقاوم للطقس مصنوع من البوليستر المعزز بالألياف الزجاجية.
440V LV Circuit Breakers Digital Trigger Block
يوفر كتلة الزناد الرقمية حماية لثلاثة أحجام من المحولات (50 كيلو فولت أمبير، 100 كيلو فولت أمبير، و160 كيلو فولت أمبير) على القطب، سواء كانت محولات تقليدية (بدون حماية داخلية) أو محولات جديدة مع حماية (TPC). يمكن اختيار تصنيف حماية المحول باستخدام محدد. يقوم وحدة تحكم دقيقة بتقدير درجة الحرارة المتوقعة للمحول في الوقت الحقيقي بناءً على التيار في جميع الثلاث مراحل وعلى درجة الحرارة المحيطة. يتم حساب هذه الأخيرة كدالة للتالي ثلاثي باستخدام المستشعرات والنموذج الرياضي.
إذا تم دمج كتلة الزناد في مفتاح دائرة قديم من نوع المولد، سيتم تعطيل وظيفة دمج الحمل (إذا كانت موجودة).
| رقم الطراز | DHP |
| وسط إطفاء القوس | فراغ |
| عدد الأقطاب | 4 |
| حجم العبوة الواحدة | 80X80X60 سم |
| الجهد المقنن | 440V |
| التيار المقنن | 165A |
| التواتر | 50Hz |
| المواصفات | 100*100*100 |
| التركيب | ثابت |
| قدرة الفصل | 20kA، 10kA، 4kA |

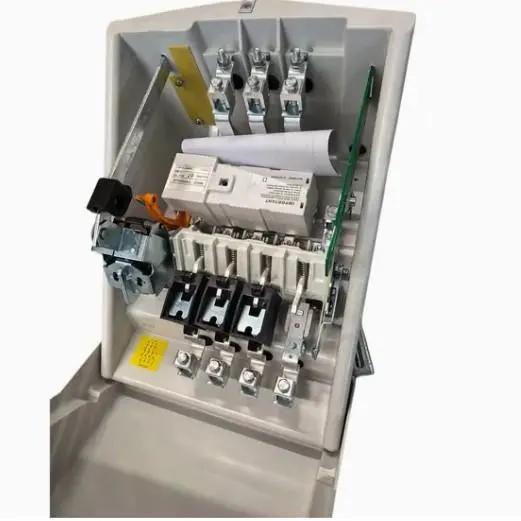

صورة المنتج لمفاتيح الدائرة ذات الجهد المنخفض 440V
المقاطع الكهربائية ذات الجهد المنخفض 440 فولت تستخدم بشكل أساسي لحماية وإدارة محولات HTA/BT في المناطق الريفية، وهي مصممة لتكييف الأحمال غير المتوازنة للتأكد من الاستفادة الكاملة من الطاقة المثبتة حتى في حالة وجود عدم توازن.
س: ما هي أحجام المحولات التي يمكن أن يحميها كتلة التفعيل الرقمية للمقاطع الكهربائية ذات الجهد المنخفض 440 فولت؟
ج: يمكن لكتلة التفعيل الرقمية للمقاطع الكهربائية ذات الجهد المنخفض 440 فولت حماية ثلاثة أحجام من المحولات (50 كيلو فولت أمبير، 100 كيلو فولت أمبير، و160 كيلو فولت أمبير) على العمود، سواء كانت محولات تقليدية (بدون حماية داخلية) أو محولات جديدة محمية بـ TPC.
س: ماذا يحدث إذا تم دمج كتلة التفعيل الرقمية في مقاطع كهربائية قديمة من نوع المولد ذات الجهد المنخفض 440 فولت؟
ج: إذا تم دمج كتلة التفعيل الرقمية في مقاطع كهربائية قديمة من نوع المولد ذات الجهد المنخفض 440 فولت، سيتم تعطيل وظيفة تكامل الحمل (إذا كانت موجودة) لكتلة التفعيل.
